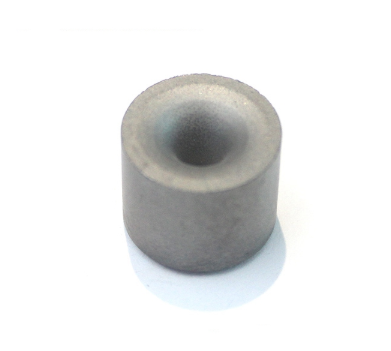

    硬质合金拉丝模模芯 YG6拉丝模芯的牌号选择及推荐用途

    YG6X适于应力不大的条件下,拉制直径6.0mm以下的钢丝、有色金属线材或棒材

    YG6  适于应力较大的条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适应于拉制直径10mm以下的管材。

    YG8  适于拉制钢筋、有色金属线材及合金棒材、合金管材,也适合制作机械耐磨零件。

    YG15适于高压缩率下的钢筋及钢管的拉拔以及制作冲压模具

    YG20适于制作冲压模具,应冲压手表零件、电池壳、牙膏皮小尺寸钢球、螺钉、螺帽等

    YB20C适于制作冲压模具,主要应轴承、工具、标准件等冷墩、冷冲行业,以及弹头及弹壳的冲压。



    各类钨钢拉丝模型号用途推荐



    产品名称

    产品类别或型号

    尺寸范围

    用途

    钢套尺寸

    模孔尺寸

    圆型拉伸模

    10型

    25×12 28×16

    0.25~0.8

    拉制黑色有色金属线材

    11型

    28~40×12~28

    0.4~5.7

    拉制黑色金属线材

    12型

    25~50×1028

    0.4~8.0

    拉制有色金属线材

    13型

    66~220×35~80

    3.7~84.0

    拉制黑色有色金属棒材

    S11型

    28~40×12~28

    0.4~5.7

    拉制黑色金属线材大压
    缩角模

    S13型

    66~220×35~80

    3.7~84.0

    拉制黑色金属线材棒材
    大压缩角模

    W1型

    24~230×12~90

    0.5~55.0

    拉制黑色金属线材大入口角模

    20型

    32~190×22~75

    2.0~60.0

    管材减壁模

    21型

    98~190×55~70

    20.0~62.0

    管材减壁模

    22型

    45~220×25~75

    3.0~90.0

    拉制有色金属管材模

    23型

    98~200×55~75

    20.0~70.0

    管材减径减壁两用模

    异型拉伸模

    40型

    33~200×20~70

    1.8~55

    拉制正方形棒材

    41型

    66~135×30~50

    6.7~23.6×4.7~14.7

    拉制扁形材料模

    42型

    40~135×20~35

    1.9~32.0×1.0~6.5

    拉制矩形材料模

    60型

    66~200×30~70

    2.5~75.0

    拉制六角形材料模


    芯棒尺寸D×H

    内径d


    拉制管材芯棒

    30型

    28~64×27~35

    17~28

    拉制无缝钢管用模

    31型

    14~47×25~45

    7~26.4

    拉制无缝钢管用模

    圆直模涂料模

    QN4710~QN4716

    8.5×12
    10.5×12

    3.2~5.5

    生产电焊条用

    QN105~QN1033

    15×20

    1.5~7.0

    拉制管材芯棒



    平头模



    冷镦冷冲铜、铝、合金钢材质的标准件、螺丝钉、铆钉等

    沉头模



    缩杆模



    剥皮模

    QC1型


    φ3.0~φ30.0

    适黑色有色金属线、棒、管材的拉拔前剥氧化皮

    QC2型


    φ32.8~φ50.0

    送丝轮飞轮


    φ136φ150 φ160

    生产电焊条用





    硬质合金拉丝模模芯 YG6拉丝模芯用硬质合金牌号、性能及用途推荐:

    牌号

    Grade

    密度

    Density g/cm3

    硬度

    Hardness HAR

    抗弯强度

    TRS N/mm2

    推荐用途

    Applications recommended

    YG6X

    14.8-15.1

    ≥91

    ≥1420

    适于应力不大的条件下,拉制直径6.0mm以下的钢丝,有色金属线材或棒材。

    YG6

    14.7-15.1

    ≥89.5

    ≥1520

    适于应力较大条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适于拉制直径10mm以下的管材。

    YG8

    14.6-14.9

    ≥89

    ≥1470

    适于钢、有色金属及合金棒材和管材的拉丝,也适于制造机械零件、工具及易损零件。

    YG15

    13.9-14.2

    ≥86.5

    ≥2060

    适于高压缩率下钢棒和钢管拉伸,在较大应力下工作的顶锤、穿孔及冲压工具。

    YG20

    13.4-13.8

    ≥83.5

    ≥2480

    适于制冲压模具、如冲压手表零件、乐器弦等,冲电池壳,牙膏皮的模具,小尺寸钢球,螺钉,螺帽等的冲压模具等。

    YG20C

    13.4-14.8

    ≥82

    ≥2480

    适于制造标准件,轴承、工具等行业用的冷镦,冷冲,冷压模具和冲压模具。




    更过关于硬质合金,碳化钨产品,钨钢产品的定制信息请致电17373358881
